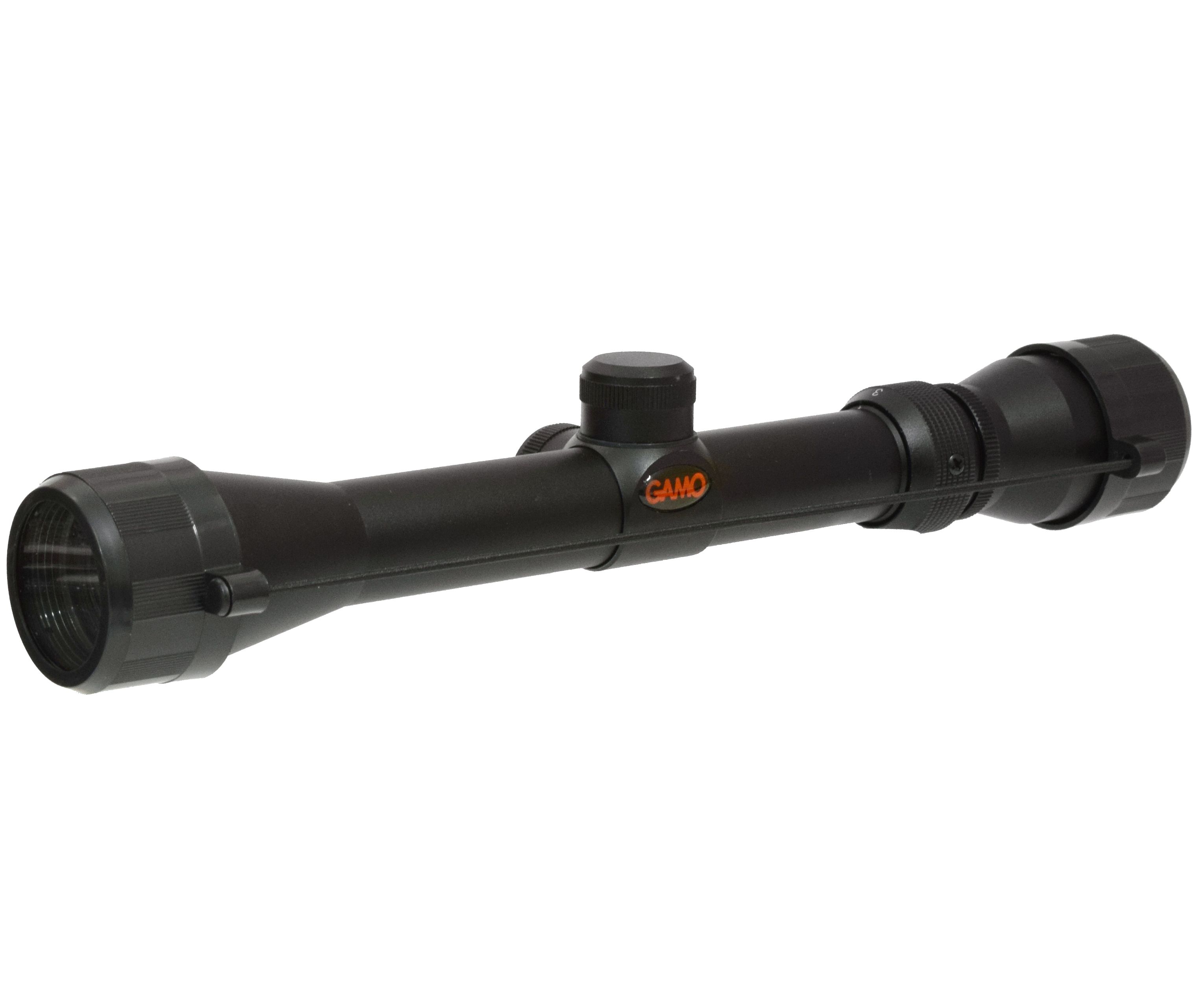

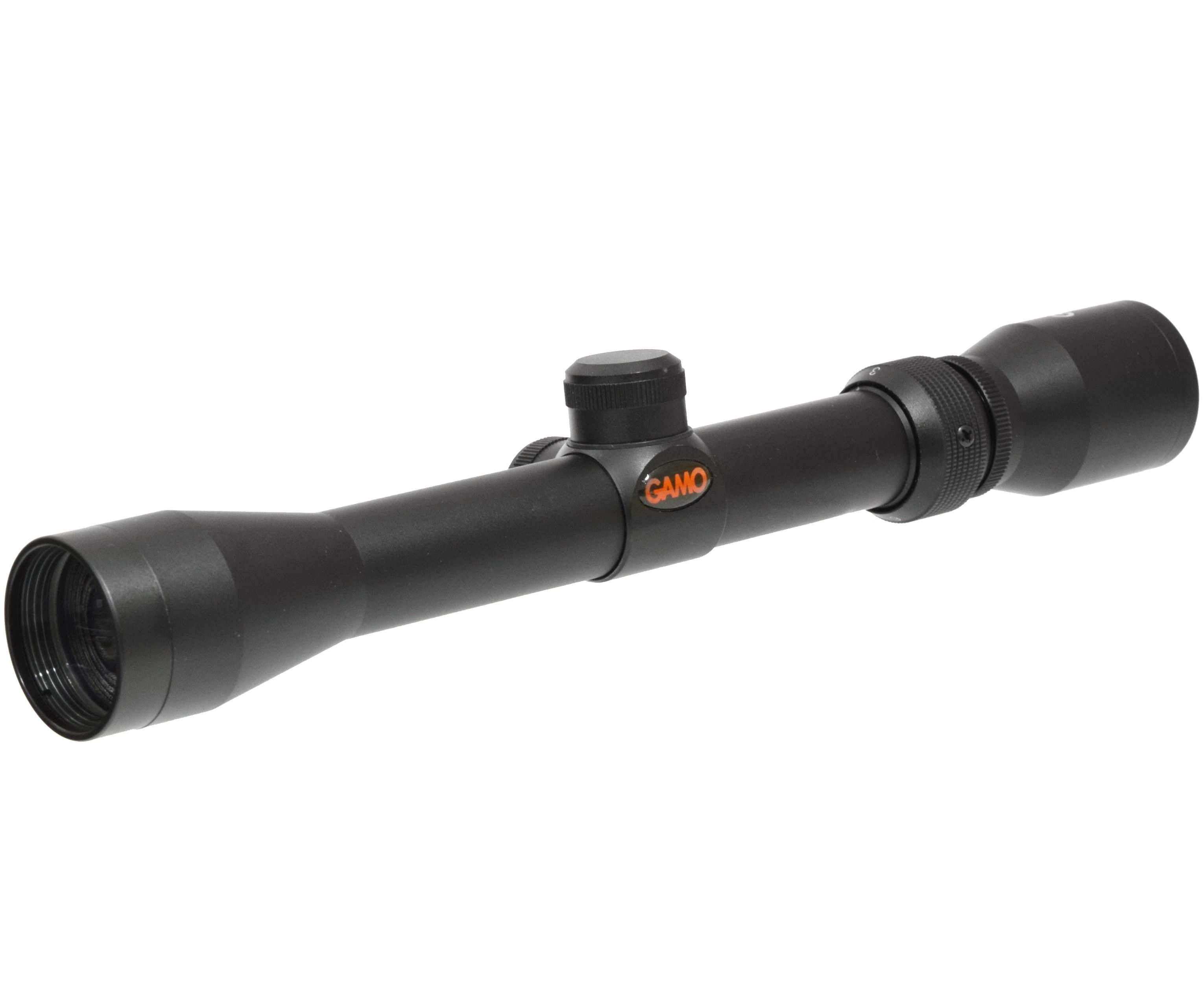

Описание оптического прицела Гамо 3-9х32 (БХ-ГМ393, 25.4 мм)
Оптические прицельные устройства с возможностью приближения наблюдаемой картинки существуют уже больше 250 лет и активно применяются для различных целей, начиная от развлекательной или тренировочной стрельбы и заканчивая профессиональными спортивными дисциплинами, а также охотой и военными задачами. К категории подобных приборов относится рассматриваемое изделие испанской фирмы Гамо, которая специализируется на изготовлении пневматического оружия, различных элементов ЗИП и всевозможного тюнинга.
Обозреваемое оборудование применяется для размещения на усиленных образцах пневматики с мощностью выстрела 7.5 Джоулей. Такие характеристики устойчивости к энергии обратного импульса отдачи достигаются за счет укрепленной конструкции алюминиевого корпуса и надежного расположения рабочих механизмов внутри него. Для фиксации на направляющих оружия используются крепления с посадочным диаметром кольцевой части 25.4 миллиметра.
Так как рассматриваемый прицел относится к разряду оптических устройств с переключаемым приближением, позволяя увеличивать наблюдаемую картинку в диапазоне от трех до девяти раз. Этот тип приспособлений считается универсальным, позволяя стрелку применять оптику как для наблюдения выслеживаемого объекта, так и для его точного поражения на большом отдалении от пользователя.

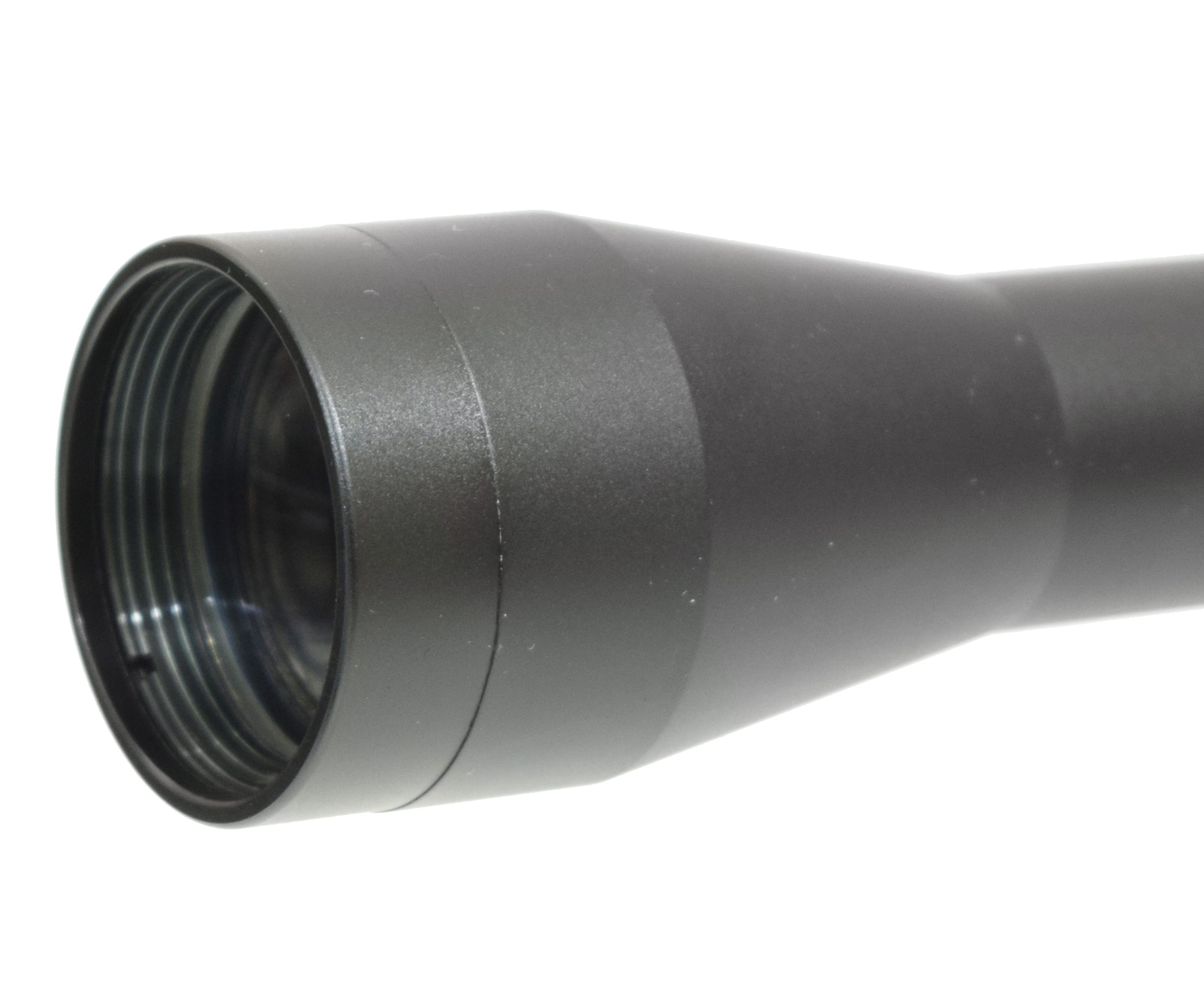

Чтобы оптический прицел Gamo 3-9x32 BH-GM393 сохранял требуемую детализацию и яркость картинки при указанных характеристиках изготовитель использовал в качестве входной линзы изготовитель применил широкоформатный объектив диаметром 32 миллиметра. Такой элемент системы не только формирует размер светового луча 10.7-3.6 миллиметров, но и обширное поле зрение на дистанции 100 метров 7.47-2.97 градусов соответственно минимальному и максимальному увеличению изображения.
На линзу во второй фокальной плоскости изготовитель нанес прицельную сетку в формате Mil-Dot, которая представляет собой равностороннее перекрестие двух нитей под прямым углом с точкой пересечения по центру видимой области. Выделяющейся особенностью такого типа марки прицела является нанесение специальных отметок для расчета дистанции до цели и учета всех факторов, влияющих на баллистику движущегося снаряда.

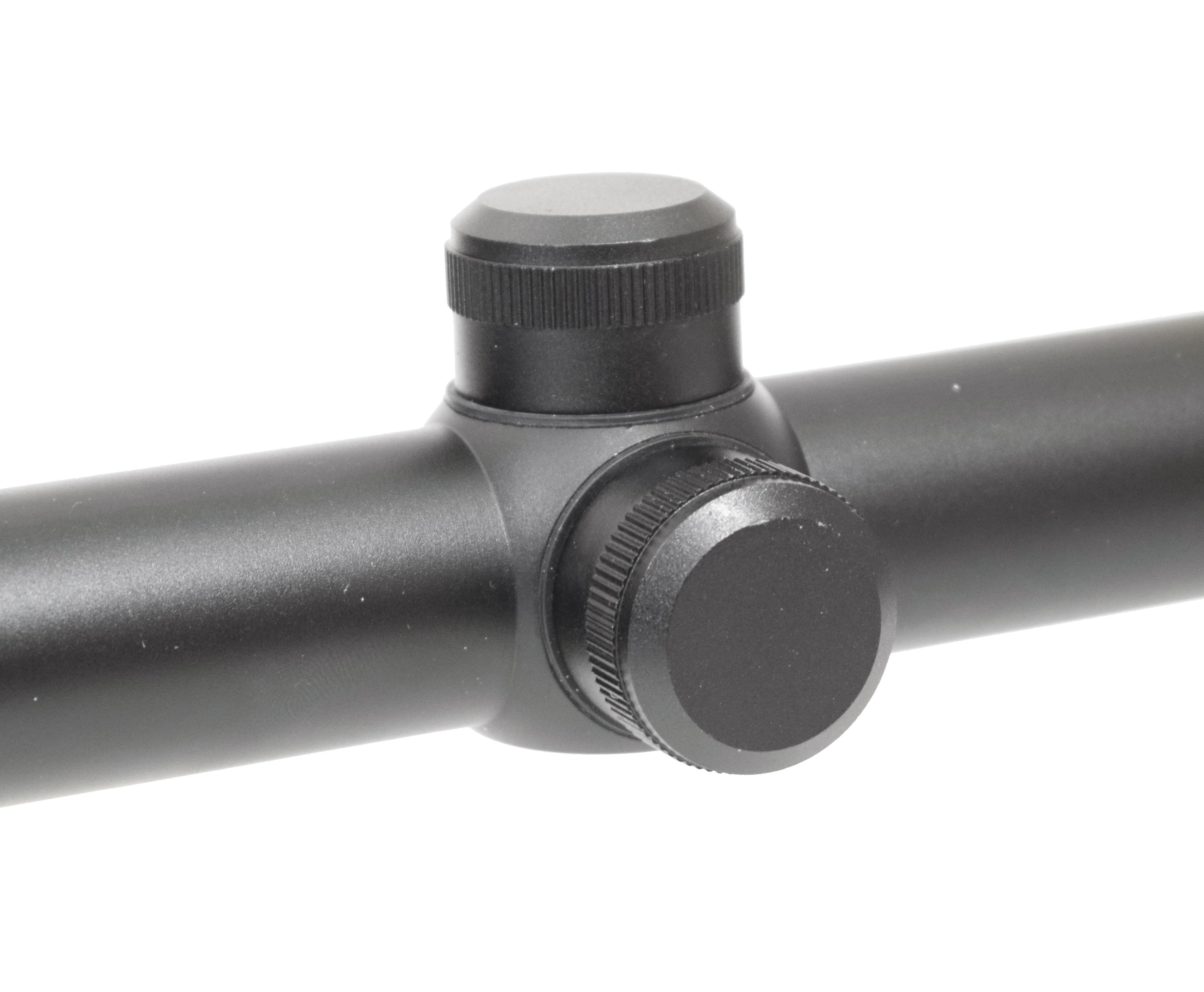

В качестве основных органов управления обозреваемый прицел Гамо 3-9х32 использует кольцо регулировки кратности, а также два барабанчика пристрелки сетки, которые применяются для настройки положения перекрестия. При вращении турелей центральная точка прицеливания смещается по вертикали или горизонтали с шагом клика равным 0.25 MOA.
